上一篇做了件狠事：把 area/寄存器/站号这些“协议味”彻底赶出框架，界面连协议都不认识，靠一份 JSON 配置就能驱动。当时结尾说下一篇去接第二个协议——但我先插一篇，因为这次分离结出了一个太顺手的果子，值得单独说：显示层可以做成“即插即用的构件”了。

本篇让一个仪表盘构件上线，并用一段配置拼出一块可弹出、可投大屏的看板。项目代号 talkplc，纯净室开发，只依据公开协议规范，个人时间与设备。

红利从哪来：数据是一份“按索引寻址的快照”

回顾一下上两篇搭出来的数据流：采集线程每一拍产出一份点位快照——一个按下标排列的数组，每个元素是 { 值, 有效, 状态 }。界面（或任何前端）只做一件事：按索引取值。

关键就在这“按索引”三个字。它意味着：任何想显示数据的东西，只需要知道两件事——绑定哪个下标、拿到快照后取出那个值。 至于这个值是 Modbus 保持寄存器、还是以后的西门子 DB 块，显示端一概不关心。

1
2
3
4
5
6
7
采集线程 ──每拍──▶ 快照 tag[]（按索引：值/有效/状态）
                       │
           ┌───────────┼───────────┬───────────┐
           ▼           ▼           ▼           ▼
        点位表      仪表盘        (数字牌)     (趋势曲线)
       (已有)     bind #2       bind #0      bind #1
                  └── 每个构件只认「索引 → 值」，零协议概念 ──┘

于是“加一种显示方式”这件事，成本被压到了极低。

构件的契约，只有一个方法

我给所有显示构件定了一个极小的基类。它的全部约定就是：绑定一个点位索引 + 每拍收到快照时自己去取值刷新。

1
2
3
4
5
6
7
8
9
10
/* 所有显示构件("构件")的基类。整个契约就这么大：
 * 绑一个点位索引；每拍拿到快照，自己按索引取值重绘。
 * —— 构件因此对协议/地址一无所知，只认「索引 + 值」。*/
class DataWidget : public QWidget {
public:
    void setIndex(int i) { m_index = i; }
    virtual void updateFromSnapshot(const tp_tag_t *snap, int n) = 0;
protected:
    int m_index;
};

就这些。写一个新构件 = 继承它、实现 updateFromSnapshot 这一个方法。 趋势曲线、LED 状态灯、数字牌、可回写的开关……都从这里长出来，主程序一行不用改。

第一个构件：仪表盘

第一个落地的构件是圆弧仪表盘。它做的事很朴素：把值映射到一段弧上，中间显示数值+单位，下面写标签；点位无效或读失败就整体变红。

绑定与刷新加起来就几行——它只跟“索引”和“值”打交道：

1
2
3
4
5
6
7
8
void GaugeWidget::updateFromSnapshot(const tp_tag_t *snap, int n) {
    if (m_index >= 0 && m_index < n) {
        m_value = snap[m_index].value;                 // 按索引取值
        m_valid = snap[m_index].valid;
        m_ok    = (snap[m_index].last_status == TP_OK);
    }
    update();                                          // 触发重绘那段弧
}

弧怎么画是纯 Qt 的绘图细节（一段 270° 的背景弧 + 一段按比例填充的前景弧），这里不展开。

看板 = 一堆构件 + 同一份快照

把若干构件摆进一个网格，就是一块看板。我把它做成独立的弹出窗口：可以多开、可以拖到第二块屏、可以直接甩到车间大屏上。主窗口什么都不用懂，只需每一拍把同一份快照转交给每个打开着的看板：

1
2
3
4
主窗口 onUiTick():
    snap = 取快照()
    点位表.刷新(snap)
    for 每个打开的看板:  看板.updateFromSnapshot(snap)   ← 同一份快照，扇出

看板本身也对协议一无所知，它只是个“把快照分发给旗下构件”的容器。

连布局都写进配置

既然界面已经配置化了，看板布局自然也该是数据而不是写死的代码。配置文件里加一段 dashboard 就行——声明要哪些构件、各自绑哪个点（按名字）、量程、单位：

1
2
3
4
5
6
7
8
"dashboard": {
  "title": "水厂总览",
  "widgets": [
    { "type": "gauge", "point": "level",  "label": "液位", "unit": "",      "min": 0,    "max": 1000 },
    { "type": "gauge", "point": "flow",   "label": "流量", "unit": "L/min", "min": 0,    "max": 150  },
    { "type": "gauge", "point": "offset", "label": "偏差", "unit": "",      "min": -100, "max": 100  }
  ]
}

界面按名字把构件绑到点位表里对应的下标，之后就靠这个下标从快照取值。换一块看板 = 换一段配置，代码一行不动。

跑起来

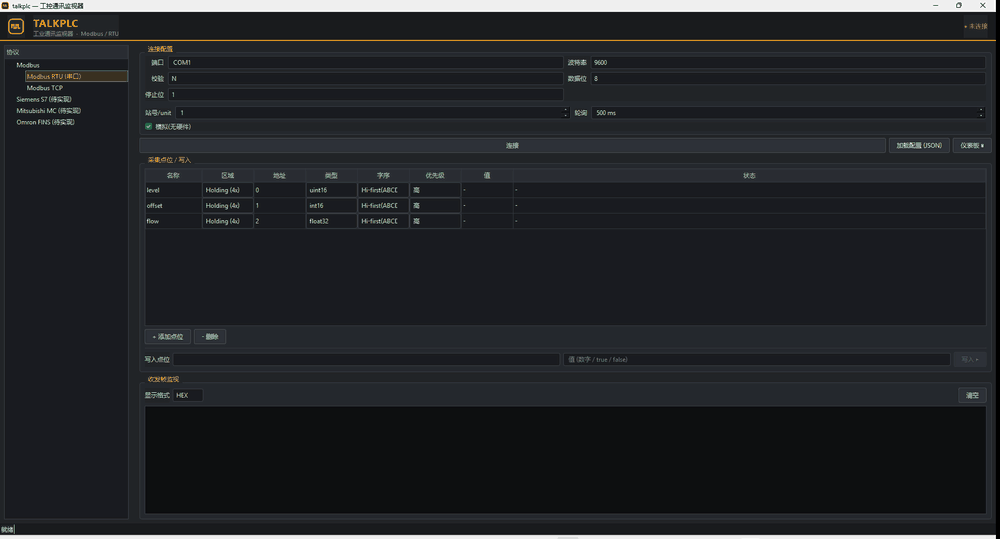

一段完整流程——主界面 →「加载配置」选中那份 JSON → 点位表按配置自动填好并连上 → 点「仪表板」弹出看板，三个仪表盘随采集值实时跳动，而这一切显示代码都不知道底下是什么协议：

talkplc 全流程演示：主界面加载 JSON 配置文件，点位表按配置填好并连接，再弹出仪表盘看板，三个仪表盘随采集值实时刷新

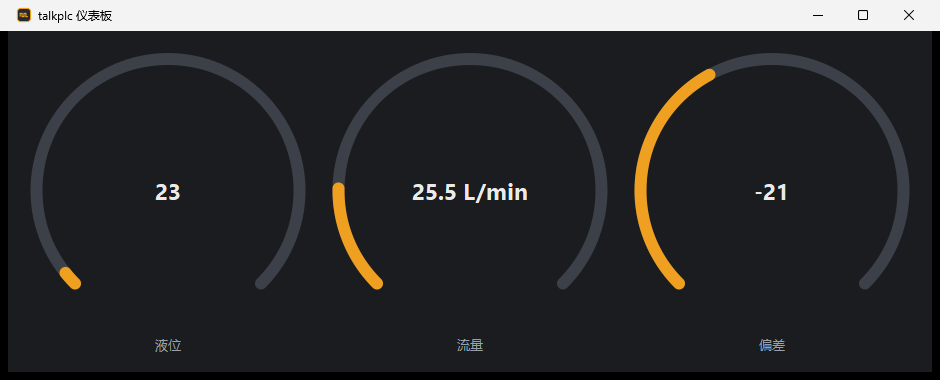

单独看弹出的那块看板——三个仪表盘的布局、绑定的点位、量程、单位全部来自配置文件：

talkplc 数据看板：液位/流量/偏差三个仪表盘构件，布局与量程均来自配置

这一步换来什么

  • 加显示方式零成本：新构件只继承基类、实现一个方法，框架 / 协议 / 采集全都不动。
  • 看板即配置：要哪些表、绑哪个点、量程多少，全在 JSON 里；改看板不改代码，可整份下发。
  • 能上大屏：看板是独立窗口，可多开、可投车间监视屏。
  • 前端仍可换：构件只依赖“索引 + 值”这份纯 C 快照，所以 Qt 能画仪表盘，以后 LVGL 也能在嵌入式屏上画同样的构件——共用同一套内核。

顺着这条路，接下来能长出的构件很自然：趋势曲线（把历史值缓一段画折线）、LED / 状态灯（bool 点位）、数字牌（大字报警值）、开关按钮（绑可写点位，点一下回写）。每一个都只是 DataWidget 的一个子类。

接下来

显示这条线先探到这儿。下一篇把欠的债还上——回到协议：给框架接第二种协议（Modbus 从站，或者直接上西门子 S7），拿它真正异构的地址（DB1.DBD0 之类）狠狠拷问一下上一篇立起来的“零协议概念”接口。抽象立不立得住，接第二个协议时见真章。
