上一篇把 talkplc 的分层讲清楚了，结尾立了个 flag：“加 Modbus TCP，协议帧逻辑一行不改，只写个新传输后端”。这一篇来兑现它。

但真动手时，这句话只说对了一半——传输确实一行没改，加 TCP 的过程却反过来把框架里藏着的“Modbus 味”照了出来，逼我做了一次不小的架构微调。正好应上一篇那句：架构是会被新需求反复拷问的。

项目代号 talkplc，纯净室开发，只依据公开协议规范，个人时间与设备。

先兑现承诺：Modbus TCP 到底改了什么

Modbus RTU 和 TCP，应用层的读写请求（PDU）是一模一样的——都是“功能码 + 起始地址 + 数量”。区别只在外面那层壳：

1
2
3
4
5
6
7
8
RTU（串口）：  ┌──────┬───────────┬─────────┐
               │ 从站 │    PDU    │  CRC16  │
               └──────┴───────────┴─────────┘

TCP（以太网）：┌───────────── MBAP 头 ─────────────┬──────┬───────────┐
               │ 事务号 │ 协议号=0 │ 长度 │ 单元号 │  PDU (功能码+数据)  │
               └────────┴──────────┴──────┴────────┴───────────┘
               （没有 CRC——TCP 自己保证完整性）

RTU 靠 CRC 校验、靠帧间静默定界；TCP 换成一个 7 字节的 MBAP 头，用长度字段定界、用事务号把请求和响应对上。

因为上一篇把传输抽象成了一个“字节管道”，协议层根本不知道自己底下是串口还是 socket，所以这次加 TCP：

  • 读写那套 PDU 逻辑：一行没改，RTU / TCP 共用；
  • 新增的只有两样：一个 TCP 传输后端（连 socket、收发字节），和一层 MBAP 封帧 / 拆帧；
  • 用哪种，就在建主站时选一个封帧函数——[从站][PDU][CRC] 还是 [MBAP][单元][PDU]。

这部分完全在预期内。真正有意思的是下面。

但架构被自己“打脸”了

上一篇的框架里，界面和框架之间传的是“点位”，点位长这样：{ 区域, 地址, 数据类型, 值 }。

加 TCP 时倒没事，可我一往下想 S7、三菱 MC 就卡壳了：“区域”“寄存器地址”这些字段，是 Modbus 专属的。西门子是 DB1.DBD0，三菱是 D100，欧姆龙又是另一套——它们根本套不进“区域 + 寄存器号”这个模子。

也就是说：框架接口里还残留着 Modbus 的影子。 它表面上分了层，其实偷偷假设了“底下是 Modbus”。这种抽象，加第二个协议还能忍，加到第三个必然崩。

于是趁只有 Modbus 一家、包袱最小的时候，做了四处微调，目标只有一个：把所有“协议味”从框架里彻底赶出去。

微调一：框架和驱动之间，只认“索引”

新的边界接口叫 tp_pdriver，它不带任何协议概念——没有区域、没有寄存器、没有地址，只有下标：

1
2
3
4
5
6
7
8
9
/* 框架 ↔ 协议驱动之间，唯一的边界。全程只有索引，零协议概念。 */
typedef struct tp_pdriver {
    void *ctx;
    int             (*add_point)(void *ctx, const tp_point_t *p); /* 加一个点 → 返回索引 */
    tp_status_t     (*poll_points)(void *ctx, const int *idx, int n); /* 采这批索引 */
    const tp_point_t*(*point)(void *ctx, int index);             /* 按索引读回值 */
    tp_status_t     (*write)(void *ctx, int index, double value);
    /* … set_timeout / set_trace / destroy … */
} tp_pdriver;

分工一下子就干净了：

1
2
3
4
界面 ──配点位──▶ 框架 ──"采第 0、2、5 个点"──▶ 协议驱动
                 (只管索引)              (地址怎么解析、
界面 ◀──第i个值── 框架 ◀────第 i 个值──────    连续地址怎么合并成一帧、
                                           怎么组帧解帧，全在这里)
  • 框架：只管“把点位表交下去、按索引调度采集、把值收上来”，它永远不知道 40001 是什么意思；
  • 协议驱动：藏在这个接口后面，自己解释地址、自己把连续地址合并成批量请求、自己组帧解帧收发。

加一个新协议 = 写一个实现这套接口的模块。框架和界面，一行都不用动。

微调二：调度可插拔，点位能分优先级

既然采集由框架调度，那“这一拍采哪些点”就该是一个可换的策略，而不是写死的循环。于是抽了个 tp_sched 接口：

  • 默认策略：每一拍，全采；
  • 优先级策略：给点位分高 / 中 / 低，高频点每拍都采，中频每 4 拍、低频每 16 拍——慢变量（温度、累计量）不再拖累快变量（报警、状态），也少占总线。

界面上就多了一列“优先级”，实测里高频点每拍在动、低频点隔很久才刷新一次，一眼能看出错峰效果。

微调三：站号这类“驱动私事”，框架也别管

站号（unit id）、协议的一些小脾气……这些只有驱动关心的属性，以前塞在框架的配置结构里。现在把它们打包成一段不透明的字节（drv_cfg）：框架只负责原样透传给驱动，自己从不去解读。对框架来说，站号和“协议是什么”一样——无意义。

微调四：注册表 + 配置文件，界面连协议都不认识

前三步之后，框架已经不懂协议了。那界面呢？上一篇里界面还在 if (是TCP) 用TCP驱动 else 用RTU驱动 地写死。再往前推一步：

加一层注册表——把“协议名字”翻译成“驱动工厂”（"modbus_tcp" → 对应的构造函数）。于是界面只要报一个字符串名字，剩下的交给注册表。这样一来：

  • 界面代码里，从此不出现任何协议名；
  • 一份 JSON 配置就能描述一整条连接：协议、链路、点位表，全在里面；
  • 连“左边能选哪些协议”这个列表，都从一份 manifest 读出来，而不是写死在界面里——注册表里加一个协议，界面自动多一项。

界面于是退化成两件事：加载配置、按索引显示值。某个值是哪个点？点位表里按同一个下标一查便知。

1
2
3
4
一份 JSON  ──▶  注册表: "modbus_tcp" → 驱动工厂
 (协议名          链路参数、点位表
  +链路           组装成一条会话，起线程
  +点位表)  ──▶  界面: 只拿「第 i 个值」显示，全程不认识“Modbus”

这一步的直接效果：做一个“通用界面”，一行代码不改，换个配置文件就能监视任何协议、任何设备。 甚至可以完全没有界面——一个命令行程序读同一份配置，照样把值按索引打印出来。

那份配置文件长什么样

这是上面那个 Modbus TCP 会话的完整配置，界面里点“加载配置”选它就能跑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
{
  "link": "tcp",
  "protocol": "modbus_tcp",
  "sched": "priority",
  "station": 1,
  "interval_ms": 500,
  "timeout_ms": 1000,

  "tcp": { "host": "127.0.0.1", "port": 502 },

  "points": [
    { "name": "level",  "area": "holding", "address": 0, "type": "uint16",  "priority": "high"   },
    { "name": "offset", "area": "holding", "address": 1, "type": "int16",   "priority": "normal" },
    { "name": "flow",   "area": "holding", "address": 2, "type": "float32", "word_order": "hi_first", "priority": "low" }
  ]
}

注意：protocol 是个字符串——换成 "modbus_rtu" 再把 link/serial 填上，同一套界面立刻变成串口监视；area/address 这些是给 Modbus 驱动看的，框架和界面都不碰。点位数组的下标，就是界面显示时用的索引。

配套：Modbus TCP 监视界面

跑起来是这样的——这张是真的连了一个 Modbus TCP 从站（不是内存模拟），协议树选 TCP，配好主机 / 端口就连上了：

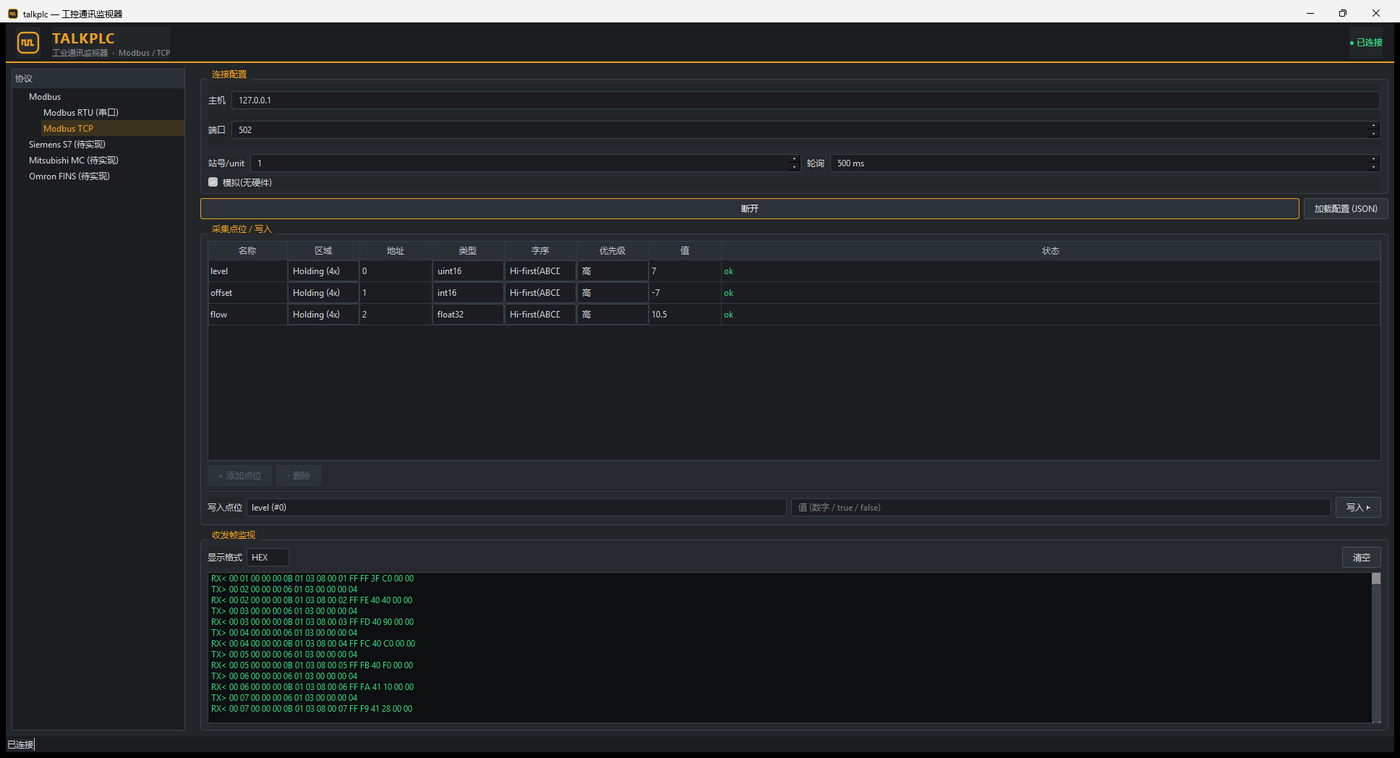

talkplc 监视 Modbus TCP：左侧协议树、右侧配主机端口 + 点位表（含优先级列与实时值），底部是收发帧监视

底部“收发帧”那栏能看到真正的 MBAP 帧：

1
2
TX> 00 02 00 00 00 06 01 03 00 00 00 04     请求：事务号=0002，读保持寄存器 0 起 4 个
RX< 00 02 00 00 00 0B 01 03 08 00 02 ...     响应：事务号对上 0002，8 字节数据

留意那个事务号在一帧帧递增（0001 → 0002 → 0003…）——这正是 Modbus TCP 用来把请求和响应配对的机制，和 RTU 用 CRC 定界是两种不同思路。下面这段动图能看得更清楚：值在跳、事务号在滚，而这一切界面代码都不知道底下是 Modbus：

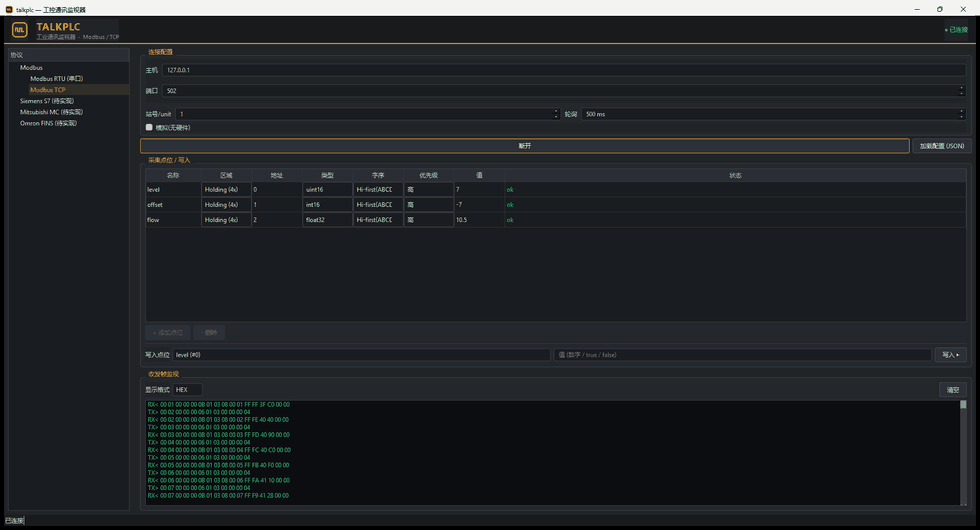

talkplc 监视 Modbus TCP 实时轮询：点位值随从站变化，收发帧监视里 MBAP 事务号逐帧递增

这么折腾，到底换来什么

一次架构微调值不值，看它换来的具体好处：

  • 加协议零改框架 / 界面：新协议只写一个实现索引接口的驱动模块，框架和界面一行不动——第三、第四个协议的成本，和第二个一样低。
  • 界面彻底可换：界面只依赖“加载配置 + 按索引取值”。Qt 桌面版是其一，嵌入式 HMI 可以换 LVGL，甚至做成无界面的命令行守护进程——共用同一套纯 C 内核。
  • 配置即一切：协议、链路、点位表、甚至“能选哪些协议”，全从配置文件来。改设备不改代码，运维直接下发一份 JSON。
  • 优先级调度省总线：快慢变量错峰采集，慢点位不拖累报警刷新，也降低了总线占用。
  • 站号等细节对框架透明：驱动的私有属性打包透传，框架不掺和，边界更干净。
  • 没有硬件也能测：内置内存从站，RTU / TCP 两种帧都能不接设备跑通全流程——这次的 CI 里就是这么验的。
  • 纯 C，能下沉到设备：核心不背运行时，网关、HMI、上位机同一套代码。

一句话：上一篇分了“层”，这一篇才真正做到了“层与层之间互不认识”。

接下来

框架这下真空了——它不认识任何协议了。那就该拿它去接第二种协议，验证一下这套抽象到底站不站得住：

  • 下一篇，大概率是 Modbus 从站（把这个内存模拟从站升级成一个能被别人连的真从站），或者直接上西门子 S7——正好拿它的 DB1.DBD0 地址，狠狠拷问一下这套“零协议概念”的接口。

如果新协议又逼我改了框架，那这次微调就还没到位；如果没改动，那这套抽象就算立住了。下一篇见分晓。
